随着物联网技术的发展和应用范围不断扩大,为实现对物品的追踪、定位、监控和管理,人们不断探索各种技术手段。其中,定位技术是解决物品管理的关键之一,尤其当室内环境复杂、信号干扰较强时,需要能够实现高度准确定位的技术。UWB(Ultra-Wideband)定位技术就因其高准确度、低能耗、高安全性等特点,成为了许多物联网和智能制造领域的选择技术之一。
UWB定位技术依靠的是UWB芯片,其具有超宽带(UWB)信号传输和频段遍历技术,可在极短时间内极高精度地测量距离和位置。而如今,UWB定位芯片更是受到广泛的应用。本文将从UWB定位芯片架构的角度出发,深入探讨其技术原理、设计和应用。
一、UWB定位芯片架构概述
UWB定位芯片建立在一个完整的硬件和软件系统内,其硬件系统主要包括射频前端、数字信号处理器和接口等模块。而其软件系统主要包括低层驱动、操作系统、API和应用层等模块。
UWB定位芯片的架构其中,UWB芯片的硬件系统主要由射频前端、基带处理器和数字信号处理器三部分组成。而其软件系统主要包含操作系统和用户应用接口等两部分。
(1)射频前端模块
射频前端是UWB芯片系列的重要组成部分之一,其作用是将数字信号转换成无线信号并进行发送。在使用UWB定位技术时,连接的设备将通过无线信号进行通讯,以实现数据传输、位置跟踪和追踪等功能。
射频前端模块中包含:功率放大器、低噪放大器、反射器、天线等组件,这些模块的设计、选型将直接影响UWB芯片在传输性能、发射功率、数据传输范围以及功耗等方面的表现。
(2)基带处理器模块
基带处理器是指在UWB定位芯片中负责数字信号的处理和解调的模块。该模块可以对接收到的信号进行解码、抽取以及各种信号处理,从而产生可以被微处理器使用的数据。基带处理器的主要功能包括:帧格式处理、序列位同步、载波恢复、降噪、误差矫正等。
(3)数字信号处理模块
数字信号处理模块是UWB芯片中核心的模块之一,其主要作用是接收基带信号并将其转换为有用信息。数字信号处理涉及多个复杂算法,包括码片匹配、时差估计、频率估计、信噪比评估、定位算法等。
(4)软件系统模块
除了硬件系统,UWB芯片还有一个重要的组成部分是软件系统。 UWB芯片的软件系统,包含了运行在芯片上的操作系统和应用程序接口。
操作系统是UWB芯片的核心,它控制了所有硬件系统的操作和管理。常用的操作系统包括Zephyr、FreeRTOS等,它们为UWB芯片提供了稳定、高效的运行环境。
应用程序接口(API)是UWB芯片与上层应用程序之间的桥梁,应用程序可以通过API来访问芯片的底层功能,实现与UWB芯片的交互。API包含了许多功能模块,如数据读写、触发事件等等,为应用程序开发提供了便利。
二、UWB定位芯片架构设计原理
UWB定位芯片的设计原理基于UWB技术的特点,它使用超短脉冲和频率扫描技术来进行定位。具体来说,UWB芯片通过将时域和频域两个维度的信号特征相互匹配,然后计算距离来实现高精度的定位。
时域匹配是指接收器通过接收到的信号与发送器发出的匹配信号进行比较,从而确定到达时间差,以此计算出两者之间的距离。频域匹配是指接收器通过分析收到的信号的频谱,来确定信号的相位和频率等参数,从而进行准确定位。通过这种方法,UWB芯片可以将物体的位置定位到厘米级别的精度。
在设计UWB定位芯片时,需要考虑以下几个因素:
(1)信号传输和噪声处理:UWB芯片在数据传输过程中遇到的噪声和干扰会影响其精度,因此需要对信号进行处理和优化,增强UWB芯片抗干扰能力。
(2)功耗优化:UWB芯片在定位过程中需要消耗大量的电能,因此需要考虑如何在保证高性能的情况下节约能耗。
(3)软硬件协同设计:UWB芯片的软硬件协同设计需要充分考虑硬件与软件的协调配合,使芯片具有更高的性能和更强的可维护性。
(4)芯片性能的可扩展性:随着应用场景和需求变化,UWB芯片的性能需求也会不断提高,因此,芯片设计需要考虑性能可扩展性、模块化设计等方面。
三、UWB定位芯片架构应用案例
UWB定位芯片具有高精度、低功耗、高安全性等优点,在众多领域得到了广泛的应用。以下是其中几个重要应用案例:

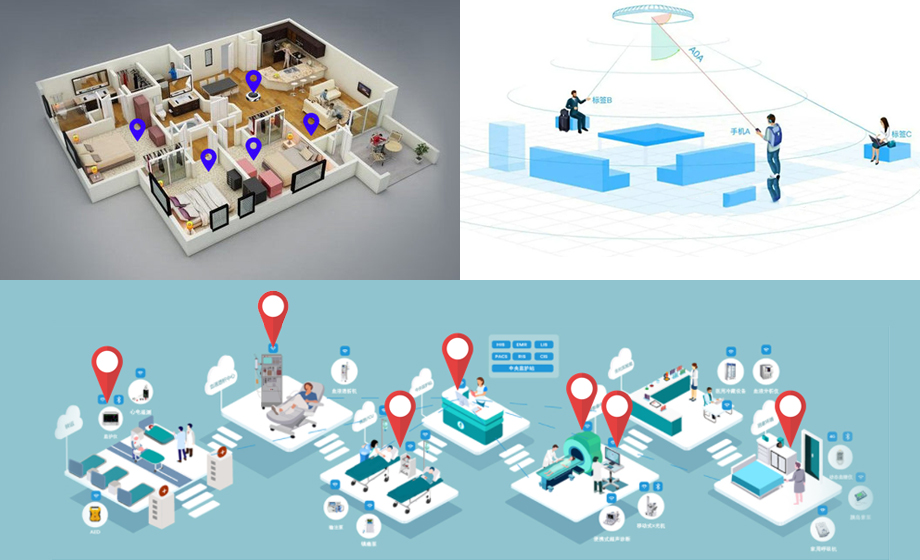

(1)室内定位应用
UWB定位芯片在室内定位领域的应用已经非常成熟。通过在室内部署UWB定位设备,可以对人员、物品等进行实时跟踪、定位和监控。这种技术已经广泛应用于智能制造、智慧医疗、物联网等领域。
(2)无人机领域
UWB定位芯片也受到无人机领域的重视。UWB技术可以提供准确的时间同步和位置信息,可用于实现无人机群组协同工作和自主飞行技术。
(3)汽车智能驾驶系统
UWB定位芯片在汽车智能驾驶领域也有着广泛的应用。它可以用于车辆的精准定位和导航,同时可以实现车辆之间的通信和协作。
(4)智能家居应用
UWB定位芯片也可以用于智能家居领域。通过在家居中部署UWB设备,可以实现家居设备的准确定位和智能化控制,提高家庭安全、便利和舒适性。
总之,UWB定位芯片的应用范围非常广泛,未来还有更多创新的应用场景将会涌现出来。
四、总结
本文主要讲述了UWB定位芯片的架构和应用,包括其硬件和软件系统、设计原理和应用案例。
UWB芯片采用超短脉冲和频率扫描技术,可以实现高精度的室内定位、无人机自主飞行、车辆导航等多种应用,并且具有低功耗、高安全性等特点。
为了实现UWB芯片的高性能和高稳定性,需要在芯片设计中考虑信号传输和噪声处理、功耗优化、软硬件协同设计、可扩展性等因素。
随着智能制造、物联网等领域的不断发展,UWB定位芯片将会有着更广泛的应用和更高的发展前景。
