在今日的高科技时代，UWB芯片作为一种新型的无线通信技术，已经被广泛应用于工业控制、医疗保健、智能家居等领域，应用价值十分巨大。然而，对于 UWB芯片的制作工艺却是众所周知的有些复杂。那么，本文将带您了解 UWB芯片的制作过程和工艺参数。
一、UWB芯片及其应用

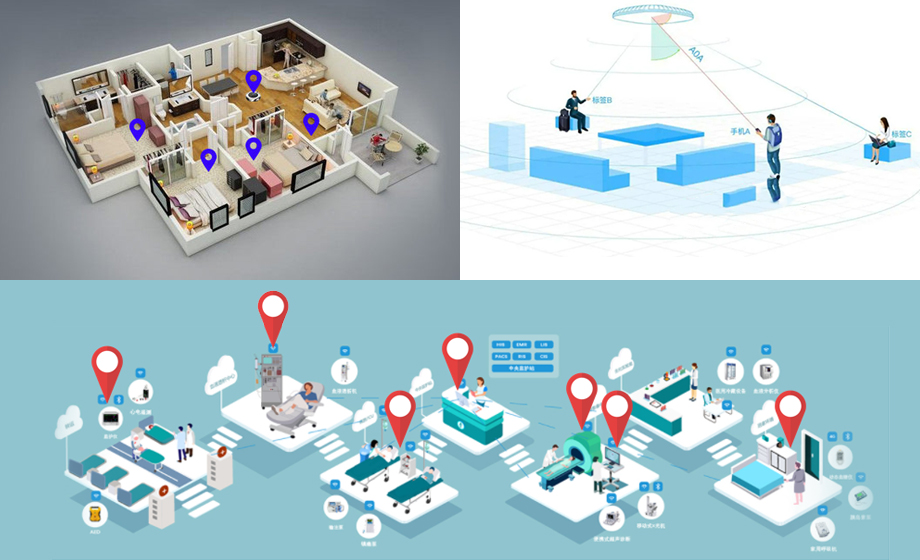

UWB芯片，即Ultra-Wideband，中文全称为超宽带。它是近年来新兴的一种无线通信技术，相对于传统的射频通信技术，具备更快的传输速度和更强的穿墙功能。目前， UWB芯片已经广泛应用于无线位置服务、室内定位、智能家居、医疗保健、工业控制等领域。
二、UWB芯片的制作工艺
UWB芯片的制作工艺是一个复杂的过程，主要包括以下步骤：
1.芯片设计：UWB芯片的设计主要是根据芯片的功能需求进行的，包括电路框图设计、电路元器件选型等。
2.曝光光刻：在芯片表面涂覆上光刻胶之后，使用曝光机将图案显影到光刻胶上，并去掉未暴光区域的光刻胶，形成光刻图案。
3.刻蚀：将芯片放入刻蚀机中，利用氧气等化学气体进行刻蚀，去除芯片表面没有光刻图案的区域，形成电路图案。
4.金属化：将经过刻蚀后的芯片在真空镀膜机中进行金属化。通俗地说，就是在芯片表面镀上一层金属，作为电路链路的导线。
5.封装测试：将芯片通过封装的工艺外包装好，然后进行测试。测试应该包括电路的稳定性、可靠性检测等方面。
经过以上步骤，一个UWB芯片制造完成。
三、UWB芯片制作工艺参数
为了保证UWB芯片具有更好的性能和稳定性，不同的UWB芯片在制作过程中需要考虑的工艺参数也会不同。下面，我们来详细了解一下 UWB芯片制作过程中需要考虑的一些关键参数值。
1.光刻胶厚度：光刻胶在制作过程中所使用的厚度决定了曝光机的曝光时间和光刻胶的显影程度，从而对芯片制作的质量产生影响。
2.刻蚀深度：刻蚀深度在芯片制作过程中也占有重要的位置，浅或者深都会影响 UWB芯片的传输质量和稳定性。
3.金属化导电层：镀金后的芯片表面需要有足够厚度的导电层，这决定了芯片导电能力的稳定性。
综上所述，UWB芯片制作工艺参数的控制是十分关键的，这需要经验丰富的工程师进行精准的设计和控制。同时，在制作过程中还需要考虑到温度、湿度、气压等因素的影响，以确保制作出的芯片具有稳定的性能和可靠的质量。
四、UWB芯片制作中常见的质量问题
在UWB芯片制作过程中，可能会出现一些常见的质量问题，例如：
1.偏移：光刻图案和电路不符，导致芯片的功能异常或者无法正常工作。
2.残渣：刻蚀后芯片表面残留物质，影响芯片的导电能力和稳定性。
3.导电层不均匀：导电层厚度不均匀，导致芯片导电能力不稳定。
这些质量问题会导致芯片的性能下降，甚至直接影响芯片的可靠性和寿命。为了确保UWB芯片具有更好的性能和质量，需要在制作过程中进行充分的检查和测试，并及时解决出现的问题。
五、小结
UWB芯片是一种新型的无线通信技术，具有广泛的应用前景。在UWB芯片的制作过程中，需要经验丰富的工程师进行精准的设计和控制，同时要注意制作过程中出现的质量问题。通过加强制作工艺参数的控制和检查，能够提高UWB芯片的质量和稳定性，更好地发挥其应用价值。
